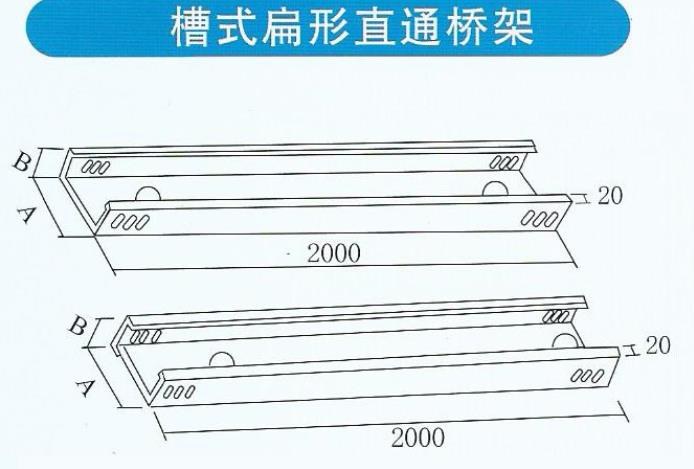

รางเก็บสายแบบถาดแบน

รางเคเบิลแบบรางเป็นส่วนประกอบของรางที่ทำจากแผ่นเหล็กทั้งแผ่น ความแตกต่างระหว่างรางเคเบิลแบบรางและรางวางสายคืออัตราส่วนความสูงและความกว้างต่างกัน รางวางสายจะตื้นและกว้าง ในขณะที่รางเคเบิลแบบรางมีความลึกและการปิดที่แน่นอน

รางเคเบิล (รางเคเบิล) เป็นชื่อเต็มของระบบโครงสร้างแข็งที่มีสายรับน้ำหนักแบบปิดซึ่งประกอบด้วยส่วนตรง ส่วนโค้ง ส่วนประกอบ วงเล็บ (วงเล็บแขน) ที่แขวน ฯลฯ ของถาดหรือบันได

สามารถใช้รางเคเบิลแบบรางสำหรับวางสายแบบปิดสนิท เหมาะที่สุดสำหรับวางสายคอมพิวเตอร์ สายสื่อสาร สายเทอร์โมคัปเปิล และสายควบคุมอื่นๆ ของระบบที่มีความอ่อนไหวสูง มีผลดีในการป้องกันการรบกวนของสายควบคุมและการป้องกันสายในสภาพแวดล้อมที่มีการกัดกร่อนสูง

จุดเลือก
1) ควรใช้รางเคเบิลแบบรางและตัวรองรับและที่แขวนในสภาพแวดล้อมที่มีการกัดกร่อน ควรทำจากวัสดุแข็งที่ทนต่อการกัดกร่อนหรือควรใช้การเคลือบป้องกันการกัดกร่อน วิธีการป้องกันการกัดกร่อนควรเป็นไปตามข้อกำหนดด้านสภาพแวดล้อมและความทนทานของวิศวกรรม
2) ในส่วนที่มีข้อกำหนดด้านการป้องกันอัคคีภัย สะพานสายเคเบิลสามารถเพิ่มแผ่นทนไฟหรือหน่วงการติดไฟ ตาข่าย และวัสดุอื่นๆ ในบันไดสายเคเบิลและถาดเพื่อสร้างโครงสร้างแบบปิดหรือกึ่งปิด และใช้มาตรการต่างๆ เช่น การทาเคลือบทนไฟบนพื้นผิวของสะพานและส่วนรองรับและที่แขวน ความต้านทานไฟโดยรวมควรเป็นไปตามข้อกำหนดของข้อกำหนดหรือมาตรฐานระดับชาติที่เกี่ยวข้อง
3) ไม่ควรใช้สะพานสายเคเบิลโลหะผสมอลูมิเนียมในสถานที่ที่มีข้อกำหนดด้านการป้องกันอัคคีภัยทางวิศวกรรมสูง
4) การเลือกความกว้างและความสูงของสะพานสายเคเบิลรางน้ำควรเป็นไปตามข้อกำหนดของอัตราการเติม ในสถานการณ์ปกติ อัตราการเติมของบันไดสายเคเบิลและถาดสามารถอยู่ที่ 40% ถึง 50% สำหรับสายไฟฟ้าและ 50% ถึง 70% สำหรับสายควบคุม และควรสงวนระยะขอบการพัฒนาทางวิศวกรรมไว้ 10% ถึง 25% 5) เมื่อเลือกระดับการรับน้ำหนักของสะพานสายเคเบิล การรับน้ำหนักที่สม่ำเสมอของสะพานสายเคเบิลไม่ควรมากกว่าการรับน้ำหนักที่สม่ำเสมอที่กำหนดของระดับการรับน้ำหนักของสะพานสายเคเบิลที่เลือก หากช่วงจริงของตัวรองรับและที่แขวนสะพานสายเคเบิลไม่เท่ากับ 2 ม. การรับน้ำหนักที่สม่ำเสมอควรเป็นไปตามข้อกำหนด
6) ข้อกำหนดและขนาดของส่วนประกอบและตัวรองรับต่างๆ ควรตรงกับส่วนตรงและชุดส่วนโค้งของถาดและชั้นวางแบบบันไดภายใต้เงื่อนไขที่ตอบสนองน้ำหนักที่สอดคล้องกัน
7) เมื่อเลือกอุปกรณ์โค้งงอหรือสายขึ้นและสายลงของถาดสายเคเบิลราง ไม่ควรน้อยกว่ารัศมีการโค้งงอขั้นต่ำที่อนุญาตของสายเคเบิลในถาดสายเคเบิล
8) สำหรับถาดสายเคเบิลเหล็กที่มีช่วงมากกว่า 6 ม. และถาดสายเคเบิลโลหะผสมอลูมิเนียมที่มีช่วงมากกว่า 2 ม. หรือข้อกำหนดการรับน้ำหนักที่มากกว่าเกรดการรับน้ำหนัก D ควรคำนวณหรือทดสอบความแข็งแรง ความแข็ง และความเสถียรตามเงื่อนไขทางวิศวกรรม 9) เมื่อวางถาดสายเคเบิลหลายชุดขนานกันที่ความสูงเท่ากัน ควรพิจารณาระยะห่างระหว่างถาดสายเคเบิลที่อยู่ติดกันเพื่อการบำรุงรักษาและตรวจสอบ
12) ความยาวมาตรฐานของถาดสายเคเบิลรางเดี่ยวตรงอาจเป็น 2, 3, 4 หรือ 6 ม.
จุดติดตั้ง
1. ทิศทางการวางถาดสายเคเบิลรางควรสั้นและควรวางตามแนวผนัง เสา หรือคานให้มากที่สุด
2. ตามทิศทางการวางถาดสายเคเบิลราง ควรเสนอตำแหน่งและน้ำหนักของแผ่นเหล็กฝังที่จำเป็นสำหรับรูผนัง รูพื้น และการติดตั้งที่แขวนให้กับวิศวกรโยธาและผู้เชี่ยวชาญด้านโครงสร้าง และควรประสานงานกับผู้เชี่ยวชาญด้านกระบวนการ ประปา และไฟฟ้า
3. เมื่อออกแบบการเดินสายถาดสายเคเบิลโลหะที่ซ่อนอยู่ใต้ดิน ควรให้ความร่วมมืออย่างใกล้ชิดกับผู้เชี่ยวชาญด้านวิศวกรรมโยธา เพื่อให้สามารถกำหนดเส้นทางเดินสายและการเลือกอุปกรณ์ได้อย่างสมเหตุสมผลตามประเภทโครงสร้างและรูปแบบอาคารที่แตกต่างกัน 4. ไม่ควรวางสายเคเบิลที่มีแรงดันไฟฟ้าและการใช้งานต่างกันในชั้นเดียวกันของถาดสายเคเบิล:
(1) สายเคเบิลที่สูงกว่า 1kV และ 1kV และต่ำกว่า;
(2) สายเคเบิลวงจรคู่ที่จ่ายไฟให้กับโหลดหลักตามเส้นทางเดียวกัน;
(3) สายเคเบิลสำหรับไฟฉุกเฉินและไฟส่องสว่างอื่นๆ;
(4) สายเคเบิลไฟฟ้า สายควบคุม และสายโทรคมนาคม หากวางสายเคเบิลที่มีเกรดต่างกันในถาดสายเคเบิลเดียวกัน ควรเพิ่มผนังกั้นตรงกลางเพื่อแยกสายเคเบิล
5. เมื่อไม่จำเป็นต้องมีโหลดรวมเพิ่มเติมสำหรับการติดตั้งหรือการบำรุงรักษาภายใต้เงื่อนไขทางวิศวกรรม โหลดการทำงานที่กระจายสม่ำเสมอของถาดสายเคเบิลแบบรางจะคำนวณโดยอิงจากการกระจายสม่ำเสมอของน้ำหนักบรรทุกของสายเคเบิล
6. ไม่ควรวางถาดสายเคเบิลแบบรางขนานกับท่อต่อไปนี้ หากไม่สามารถหลีกเลี่ยงได้ ตำแหน่งของถาดสายเคเบิลควรเป็นไปตามข้อบังคับต่อไปนี้ หรือควรใช้มาตรการป้องกันที่เหมาะสม
