" />
岩棉是一种由玄武岩、辉绿岩和白云石等岩石混合物制成的矿棉。与塑料泡沫相比，岩棉在防火和隔音方面具有较好的效果，其隔热值较低。岩棉夹芯板用于具有高火灾风险的建筑物的屋顶、外墙或隔墙涂层，使材料不会直接受水影响。此外，材料的热导率值通过毛细作用间接增加。
岩棉中的纤维不会被弄湿，但是，如果纤维与水接触，纤维之间的空气空间可能会充满水，而湿岩棉无法起到保温材料的作用。对于空气隔音，使用开孔材料（例如，玻璃棉、岩棉、吸声泡沫等）。吸声材料是多孔材料或纤维材料，它们通过将一部分声能转化为热能来发挥其作用，方法是在进入其结构中的孔隙中的空气中造成摩擦损失。岩棉夹芯板对隔音的贡献相对比其他类型的板要好。另一方面，在需要高声学性能的条件下，不应期望岩棉板具有高承载能力值，

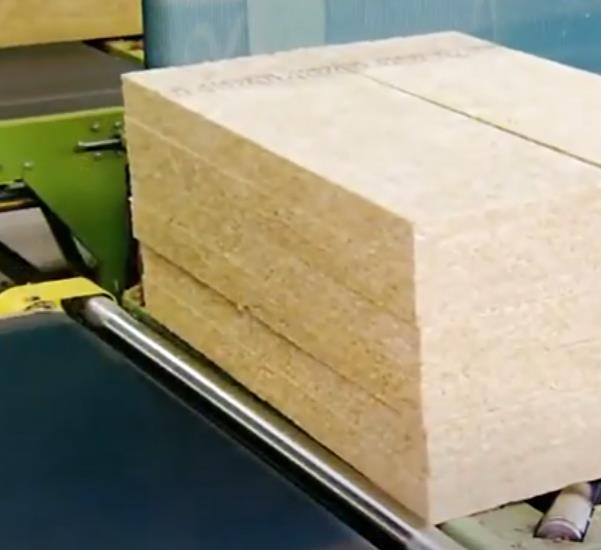

由于其内部结构，岩棉板纵向与横向相比具有较低的电阻值。然而，它的不易燃特性允许进行各种活动来改善其低机械值。作为一种简单的方法，岩棉片被分成薄片，换句话说，它们被切割成所需厚度。该薄片通过使用粘合剂连接以形成面板。因此，在生产具有高耐火性的面板的同时，机械性能得到了相对提高。
矿棉是相当稳定的材料，因为纤维和粘合材料都能长期保持其特性。温度对材料的机械性能影响很小。强度随着密度的增加而增加，但是，它更多地取决于内部结构。对于60-150kg/m3的限制，抗压强度介于0.005和0.08N/mm2之间。抗拉强度低，通常在0.001和0.01N/mm2之间。纤维方向的强度更高。同样，根据纤维的方向，剪切强度在0.03和0.20N/mm2之间变化。在耐火性至关重要的建筑物中，由无机纤维组成的岩棉板被用作夹芯板芯材。也定义为可燃性，材料的耐火性定义为防火性能。防火测试是通过外墙和屋顶线的小规模建模来进行的，其中火灾在建筑物中蔓延多。材料分为从A1到F的6个不同的火灾等级。材料的其他火灾等级是根据火灾引起的烟雾和燃烧液滴的数量确定的。岩棉夹芯板在防火外墙、屋顶或内部隔墙应用中具有较好性能。
岩棉夹芯板的耐火性在30到120分钟之间变化，具体取决于岩棉的类型、厚度和接缝细节。点火温度为850°C。与硬质泡沫相比，岩棉的结构是开孔的。岩棉的开孔结构导致岩棉片更容易受到水和蒸汽扩散的影响。然而，由于金属表面不允许扩散，这种风险在夹层板中被减弱。
