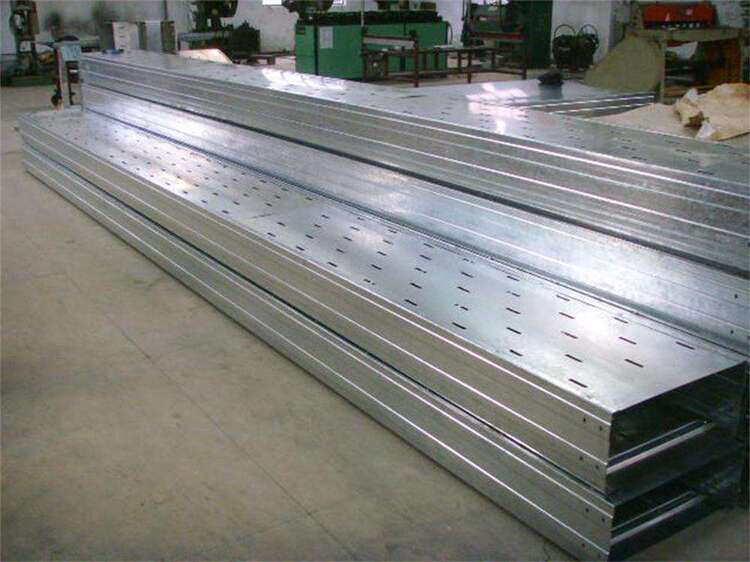

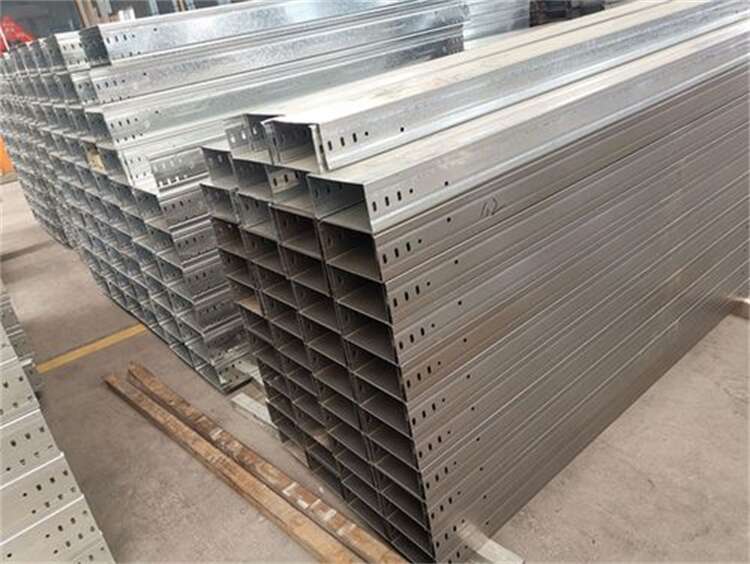

Xử lý bề mặt của máng cáp dạng khay được chia thành mạ kẽm và sơn. Có thể áp dụng xử lý chống ăn mòn đặc biệt trong môi trường ăn mòn nặng.

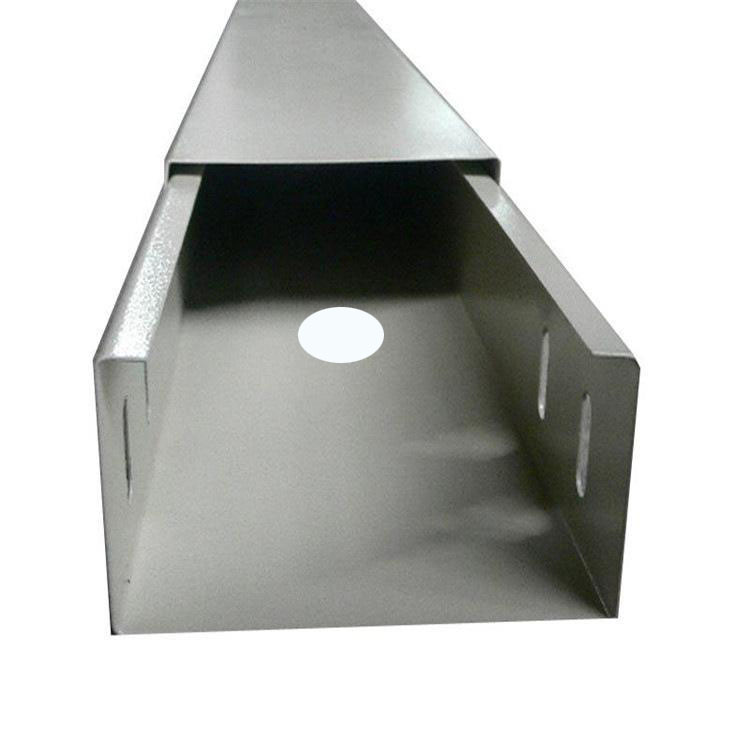

Máng cáp dạng khay được trang bị tấm chắn. Nếu cần tấm chắn, vui lòng ghi rõ khi đặt hàng hoặc đặt hàng theo mẫu tấm chắn. Tất cả các phụ kiện của máng cáp đều tương thích với máng cáp dạng thang và máng cáp dạng máng.

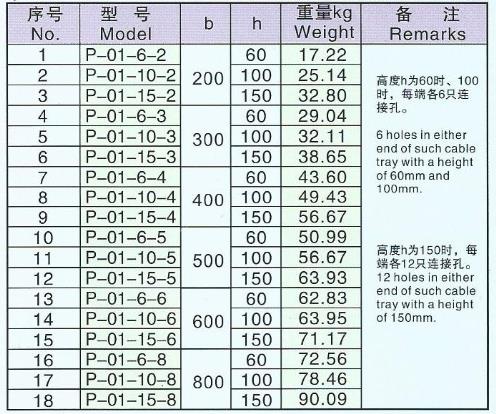

Tải trọng phân bố đồng đều tối đa cho phép và các biến số của máng cáp dạng khay ở các khoảng cách khác nhau.
Máng cáp (giá đỡ cáp, máng cáp ... Hiệu suất chống cháy tổng thể của nó phải đáp ứng các yêu cầu của các thông số kỹ thuật hoặc tiêu chuẩn quốc gia có liên quan.
3. Không nên sử dụng máng cáp hợp kim nhôm ở những nơi có yêu cầu phòng cháy chữa cháy kỹ thuật cao.
4. Việc lựa chọn thang cáp và chiều rộng và chiều cao của khay phải đáp ứng các yêu cầu về tỷ lệ lấp đầy. Trong trường hợp bình thường, tỷ lệ lấp đầy của thang cáp và khay có thể là 40% đến 50% đối với cáp điện và 50% đến 70% đối với cáp điều khiển và phải dành riêng biên độ phát triển kỹ thuật từ 10% đến 25%.
5. Khi lựa chọn mức tải của máng cáp, tải phân bố đều làm việc của máng cáp không được lớn hơn tải phân bố đều định mức của mức tải máng cáp đã chọn. Nếu nhịp thực tế của giá đỡ máng cáp không bằng 2m, tải phân bố đều làm việc phải đáp ứng các yêu cầu.
6. Trong điều kiện đáp ứng tải trọng tương ứng, các thông số kỹ thuật và kích thước của các thành phần và giá đỡ và móc treo khác nhau phải phù hợp với các phần thẳng và loạt uốn cong của khay và thang giá đỡ.
7. Khi lựa chọn thiết bị uốn cong hoặc dẫn lên và dẫn xuống của máng cáp, nó không được nhỏ hơn bán kính uốn cong tối thiểu cho phép của cáp trong máng cáp.
8. Đối với máng cáp thép có nhịp lớn hơn 6m và máng cáp hợp kim nhôm có nhịp lớn hơn 2m hoặc yêu cầu tải lớn hơn cấp tải D, độ bền, độ cứng và độ ổn định phải được tính toán hoặc thử nghiệm theo các điều kiện kỹ thuật.
9. Khi một số nhóm máng cáp được đặt song song ở cùng một độ cao, cần xem xét khoảng cách bảo trì và kiểm tra giữa các máng cáp liền kề.
10. Đối với các thông số kỹ thuật và kích thước thường dùng về chiều rộng và chiều cao của khay thép và giá đỡ thang, vui lòng tham khảo CESC31∶91 "Thông số kỹ thuật thiết kế kỹ thuật máng cáp thép" Mục 2.2.2
11. Đối với các thông số kỹ thuật và kích thước thường dùng về chiều rộng và chiều cao của khay hợp kim nhôm và giá đỡ thang, vui lòng tham khảo Điều 3.1.2 của CECS106∶2000 "Thông số kỹ thuật cho máng cáp hợp kim nhôm".

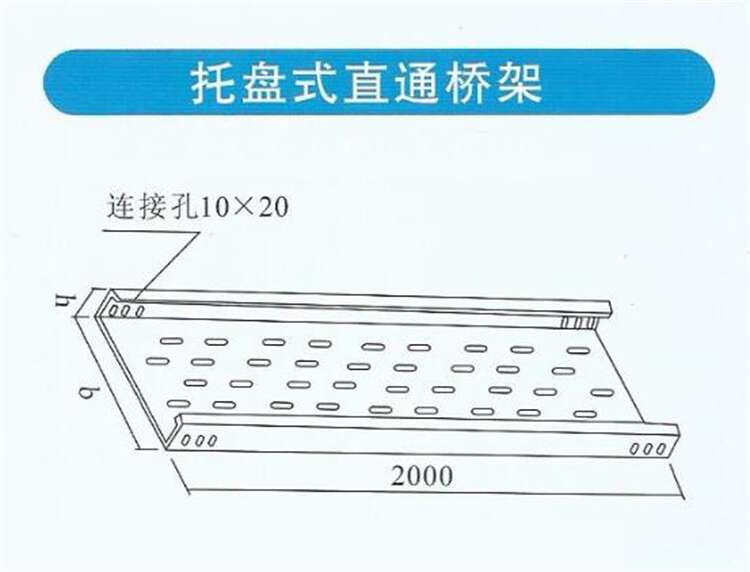

12. Chiều dài tiêu chuẩn của một mảnh khay thép, giá đỡ thang và khay hợp kim nhôm và giá đỡ thang có thể là 2, 3, 4 và 6 mét.
13. Đối với phương pháp xử lý chống ăn mòn bề mặt của máng cáp thép, vui lòng tham khảo Điều 3.4.2 của CECS31∶91 "Thông số kỹ thuật thiết kế kỹ thuật máng cáp thép".
14. Đối với phương pháp xử lý chống ăn mòn bề mặt của máng cáp hợp kim nhôm, vui lòng tham khảo Bảng 4.4.1 của CECS 106∶2000 "Thông số kỹ thuật cho máng cáp hợp kim nhôm". .
Các điểm chính về thi công và lắp đặt
① Hướng lắp máng cáp và ống dẫn cáp phải ngắn và phải được lắp dọc theo tường, cột hoặc dầm càng nhiều càng tốt.
② Theo hướng lắp máng cáp và ống dẫn cáp, vị trí và tải trọng của tấm thép nhúng cần thiết phải được đề xuất cho các chuyên gia về kỹ thuật xây dựng và kết cấu để lắp lỗ tường, lỗ sàn và giá treo. Và phải phối hợp với các chuyên gia về quy trình, hệ thống ống nước và điện.
③ Khi thiết kế hệ thống dây cáp kim loại ẩn trong lòng đất, phải hợp tác chặt chẽ với các chuyên gia về kỹ thuật xây dựng để xác định hợp lý đường đi của đường dây và lựa chọn thiết bị theo các loại kết cấu và bố cục tòa nhà khác nhau.
④ Không được đặt cáp có điện áp khác nhau và mục đích sử dụng khác nhau trong cùng một máng cáp:
5. Khi lắp đặt hoặc bảo trì không cần phải xem xét thêm tải trọng tập trung trong điều kiện kỹ thuật, tải trọng đồng đều làm việc của thang cáp và máng cáp được tính theo sự phân bố đồng đều của trọng lượng chết của cáp.
6. Không được đặt máng cáp song song với các đường ống sau. Khi không thể tránh được, vị trí của máng cáp phải tuân thủ các quy định sau hoặc phải thực hiện các biện pháp bảo vệ tương ứng.
(1. Máng cáp phải nằm phía trên đường ống dẫn chất lỏng ăn mòn.
(2. Máng cáp phải nằm phía dưới đường ống dẫn nhiệt.
(3. Khi khí dễ cháy và nổ nặng hơn không khí, máng cáp phải nằm phía trên đường ống.
(4. Khi khí dễ cháy và nổ nhẹ hơn không khí, máng cáp phải nằm phía dưới đường ống.
7. Để biết khoảng cách tối thiểu giữa máng cáp và đường ống, hãy xem các tiêu chuẩn có liên quan.
8. Khoảng cách cần thiết phải được duy trì giữa cáp dây tích hợp và các thiết bị điện gần đó như động cơ và máy biến áp điện có thể tạo ra nhiễu điện từ mức cao. Khoảng cách giữa cáp dây tích hợp và cáp điện phải tuân thủ các quy định của Điều 11.0.2 của GB/T 50311-2000.
9. Khoảng cách giữa cáp dây tích hợp, cáp quang và đường ống được lắp trên tường và các đường ống khác phải tuân thủ các quy định
