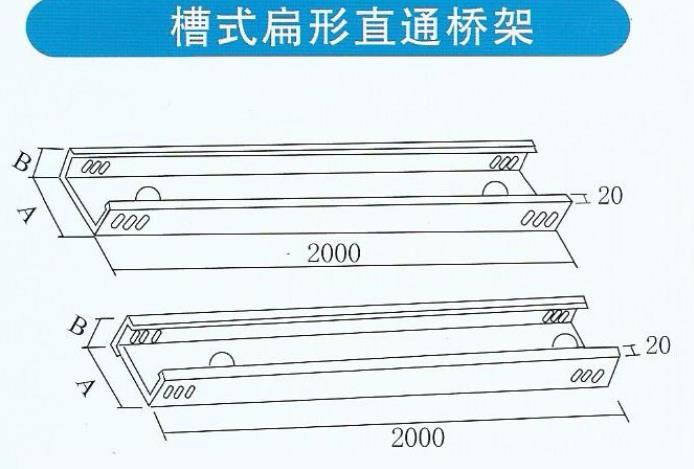

Máng cáp máng là một thành phần máng được làm bằng một tấm thép nguyên khối. Sự khác biệt giữa máng cáp máng và giá đỡ máng cáp là tỷ lệ chiều cao và chiều rộng khác nhau. Giá đỡ máng cáp nông và rộng, trong khi máng cáp máng có độ sâu và độ khép kín nhất định.
Máng cáp (cable tray) là tên đầy đủ của một hệ thống kết cấu cứng có cáp đỡ chặt chẽ bao gồm các đoạn thẳng, uốn cong, thành phần, giá đỡ (giá đỡ tay), móc treo, v.v. của khay hoặc thang cáp.
Máng cáp máng có thể được sử dụng để lắp đặt cáp hoàn toàn kín. Thích hợp nhất để lắp đặt cáp máy tính, cáp truyền thông, cáp nhiệt điện và các loại cáp điều khiển khác của các hệ thống có độ nhạy cao. Nó có tác dụng tốt trong việc che chắn nhiễu của cáp điều khiển và bảo vệ cáp trong môi trường ăn mòn nặng.
Điểm lựa chọn
1) Máng cáp máng cáp và giá đỡ và móc treo của chúng phải được sử dụng trong môi trường ăn mòn. Chúng phải được làm bằng vật liệu cứng chống ăn mòn hoặc phải áp dụng phương pháp xử lý chống ăn mòn. Phương pháp xử lý chống ăn mòn phải đáp ứng các yêu cầu về môi trường kỹ thuật và độ bền.
2) Trong phần có yêu cầu về phòng cháy chữa cháy, cầu cáp có thể thêm các tấm, lưới và các vật liệu khác chống cháy hoặc chống cháy vào thang cáp và máng cáp để tạo thành một cấu trúc khép kín hoặc bán khép kín, đồng thời thực hiện các biện pháp như phủ lớp chống cháy lên bề mặt cầu và giá đỡ, móc treo. Khả năng chống cháy tổng thể của nó phải đáp ứng các yêu cầu của các thông số kỹ thuật hoặc tiêu chuẩn quốc gia có liên quan.
3) Không nên sử dụng cầu cáp hợp kim nhôm ở những nơi có yêu cầu phòng cháy chữa cháy kỹ thuật cao.
4) Việc lựa chọn chiều rộng và chiều cao của cầu cáp máng phải đáp ứng các yêu cầu về tốc độ lấp đầy. Trong trường hợp bình thường, tốc độ lấp đầy của thang cáp và máng cáp có thể là 40% đến 50% đối với cáp điện và 50% đến 70% đối với cáp điều khiển, và phải dành ra biên độ phát triển kỹ thuật từ 10% đến 25%.
5) Khi lựa chọn mức tải của cầu cáp, tải trọng đồng đều làm việc của cầu cáp không được lớn hơn tải trọng đồng đều định mức của mức tải cầu cáp đã chọn. Nếu nhịp thực tế của giá đỡ cầu cáp và giá treo không bằng 2m, tải trọng đồng đều làm việc phải đáp ứng các yêu cầu.
6) Các thông số kỹ thuật và kích thước của các thành phần và giá đỡ khác nhau phải phù hợp với các đoạn thẳng và chuỗi uốn cong của khay và giá đỡ thang trong điều kiện đáp ứng tải trọng tương ứng.
7) Khi lựa chọn thiết bị uốn cong hoặc dẫn lên và dẫn xuống của máng cáp máng, nó không được nhỏ hơn bán kính uốn cong tối thiểu cho phép của cáp trong máng cáp.
8) Đối với máng cáp thép có nhịp lớn hơn 6m và máng cáp hợp kim nhôm có nhịp lớn hơn 2m hoặc yêu cầu tải lớn hơn cấp tải D, độ bền, độ cứng và độ ổn định phải được tính toán hoặc thử nghiệm theo các điều kiện kỹ thuật.
9) Khi một số nhóm máng cáp được đặt song song ở cùng một độ cao, cần xem xét khoảng cách bảo trì và kiểm tra giữa các máng cáp liền kề.
12) Chiều dài tiêu chuẩn của một đoạn máng cáp máng thẳng có thể là 2, 3, 4 hoặc 6m.
Các điểm lắp đặt
1. Hướng lắp máng cáp máng phải ngắn và phải lắp dọc theo tường, cột hoặc dầm càng nhiều càng tốt.
2. Theo hướng lắp máng cáp máng, vị trí và tải trọng của tấm thép nhúng cần thiết cho các lỗ tường dự phòng, lỗ sàn và lắp giá treo phải được đề xuất cho các chuyên gia kỹ thuật dân dụng và kết cấu. Và phải phối hợp với các chuyên gia về quy trình, hệ thống ống nước và điện.
3. Khi thiết kế hệ thống dây máng cáp kim loại ẩn trong lòng đất, phải hợp tác chặt chẽ với các chuyên gia kỹ thuật dân dụng để có thể xác định hợp lý đường đi của dây và lựa chọn thiết bị theo các loại kết cấu và bố trí tòa nhà khác nhau.
4. Không được lắp các loại cáp có điện áp khác nhau và mục đích sử dụng khác nhau trong cùng một lớp máng cáp:
(1) Cáp trên 1kV và 1kV trở xuống;
(2) Cáp mạch kép cung cấp điện cho tải chính theo cùng một đường dẫn;
(3) Cáp chiếu sáng khẩn cấp và các loại đèn chiếu sáng khác;
(4) Cáp điện, điều khiển và viễn thông. Nếu cáp có cấp khác nhau được đặt trong cùng một máng cáp, cần thêm vách ngăn ở giữa để cô lập chúng.
5. Khi không cần tải trọng tập trung bổ sung để lắp đặt hoặc bảo trì trong điều kiện kỹ thuật, tải trọng phân bố đều làm việc của máng cáp máng được tính toán dựa trên sự phân bố đều của trọng lượng chết của cáp.
6. Không nên đặt máng cáp kiểu máng song song với các đường ống sau. Khi không thể tránh được điều này, vị trí của máng cáp phải tuân thủ các quy định sau hoặc phải thực hiện các biện pháp bảo vệ thích hợp.
(1) Máng cáp kiểu máng
