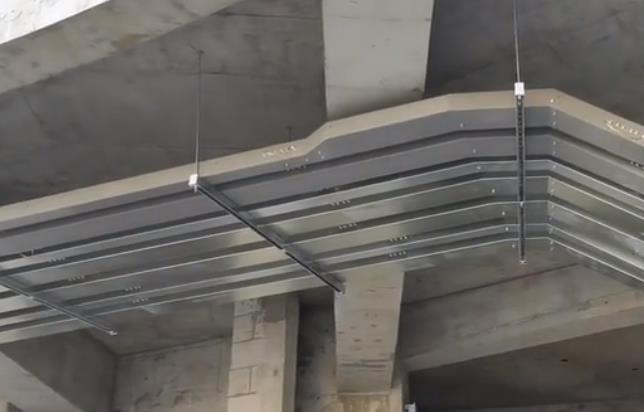

电缆桥架系统是设计用于在平坦或倾斜的屋顶上支撑电缆运行的结构。传统上，设施选择捆绑电缆并以几乎不提供保护的方式将它们装配起来，或者将电缆穿过管状电气导管系统，这会阻碍电缆的接触，阻碍通风，并且可能会将水分困在外壳内。电缆桥架和电缆桥架支架为屋顶电缆网络提供了一个有组织、易于管理的解决方案，可以调整到任何高度或宽度，围绕人行道和设备布线，并配置为正确通风和排水。
如果电缆桥架没有正确设计和安装，不正确的网络布线可能会导致维护问题、维修成本甚至停机。以下是设置或改造网络时要避免的五个常见电缆桥架错误：
1、当你确定满足当今需求的电缆数量时，你还应该计算未来的需求量。通信和电气通路是稳定的组件，其预期寿命远远超过它们所包含的布线系统的预期寿命。随着系统仍会随着新兴应用的融合和扩展，你需要的电缆数量肯定会增加。现在放置一个更大的电缆桥架，然后在以后升级你的网络基础设施，更节省时间和成本。
2、未能正确安装电缆桥架可能会导致安全隐患，从未能正确固定电缆到桥架完全坍塌。“安装各种支架，如直线部分和配件的支撑位置以及拼接接头的位置也包括在内。提供了计算需要多久膨胀接头的图表，以及正确设置膨胀接头间隙的方法，以及固定夹和膨胀导轨的位置。
3、有许多不同类型的电缆桥架可供选择，从梯子到通风槽，再到线篮到实心底部。了解电缆的种类以及安装环境将决定你想要选择的电缆桥架。例如，单芯电缆必须安装在梯子或通风槽中。实心底部托盘通常仅在可能需要考虑屏蔽保护的情况下指定。低压电信电缆、控制和信号电缆传统上放置在线篮电缆桥架中。必须计算托盘的重量容量和电缆体积，以便指定正确的托盘标准。需要更大跨距的托盘将需要更大的侧轨横截面积。你必须完全了解安装的所有方面，以便了解哪种电缆桥架可以完成简单的工作，这一点至关重要。
3、只要设计、安装和检查正确，铝和钢电缆桥架系统都是出色的设备接地导体，这些类型的电缆桥架允许用作设备接地导体，当本质上也标记为可用横截面积时。如果要将电缆桥架用作增强，则必须在每个桥架接头的两侧导轨上放置连接跳线，除非拼接板满足电气连续性要求。如果托盘连接是分类的，则不需要连接跳线或连续接地组件。重要的是，在桥架内的电缆通电和安装电缆之前，检查电缆桥架系统的接地，包括桥架内的电缆。这将有助于消除因粘合不当而发生的任何危险情况。
4、过度填充电缆桥架会导致电缆性能变差、损坏并成为安全隐患。通过考虑导体的尺寸、电压和数量，概述了在电缆桥架内安装电缆的需求，以便根据桥架的横截面积制定正确的电缆填充率。在使用低压通信电缆的地方，通常采用40%或50%规则。由于与更高电压相关的安全问题，对于电缆来说，它变得更加严格。通常，所有单芯电缆的直径总和不应超过电缆桥架宽度，因此电缆应单层敷设。
